產品概述

GKYWG-60C超聲波液位計是由微處理器控制的數字液位儀表，安裝于被測容器上部，利用超聲波發射接收的原理，可以準確測量多種容器內介質（如：毒性、腐蝕性、易發揮、易泄露等）的液位。液位計結構簡單，安裝維護方便，非接觸測量可廣泛應用于石油、化工、食品、水處理等行業液體和固體物料高度的測量。

自動功率調整、增益控制、溫度補償

36通道高頻處理器，測量穩定性高

非接觸、干擾因素少、使用方便

尤其適用于各種腐蝕性、粘稠及渾濁性液體的液位測量

可以選配多點平均溫度計實現多點溫度和液位同時測量

模塊化設計，量程大、盲區小

IP68防護安裝條件寬松

可適用于三層攪拌儲罐的過程測量

智能識別系統對測量容器結構讀取識別，達到輕松避障

體積小、重量輕、非接觸測量；安裝便捷

輸出信號4～20mA/HART  RS485 MODBUS通訊

低功耗設計，12V電壓即可讓超聲波液位計投入正常工作

多協議定制，可代替進口儀表

應用領域

1、鋼鐵行業∶煤焦化（備煤倉、焦倉、煤氣柜、煤焦油及粗苯罐）、燒結廠（燒結料混合倉、冷返礦、球團倉）等料倉的料位檢測

2、煉鐵廠：煉鐵中間倉、高爐等料倉的料位檢測

3、煤炭行業∶原煤倉、粉煤倉、煤研石倉儲料位、洗煤池等料倉的料位檢測

4、水泥行業∶原料庫、生料均化庫、熟料庫、成品庫、粉煤灰倉、原煤倉、石膏庫、水泥渣倉等料倉的料位檢測

5、電力行業：如火電廠的原煤倉、粉煤倉及干灰?guī)熘辛衔坏臋z測

6、有色冶金行業、制鋁、制鎳、制鋅、制鈦行業

7、化工行業：如石油化工、煤焦化工、電石化工等料倉的料位檢測

8、食品醫藥行業、環保及水處理行業、半導體行業等

9、水利行業：湖泊、河道防汛使用

10、海綿城市地下管網液位測量

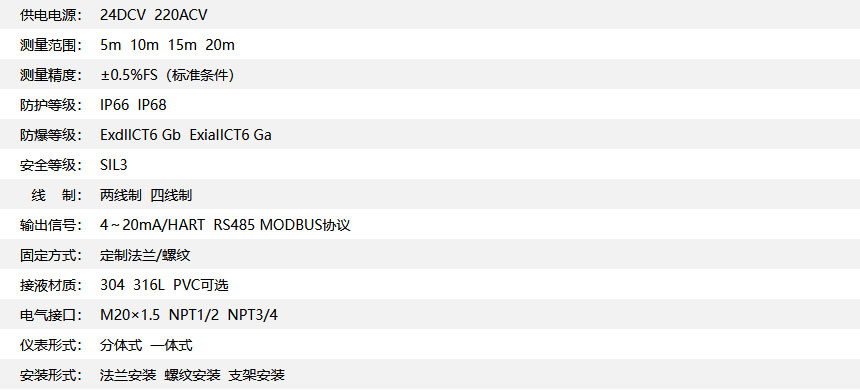

技術參數

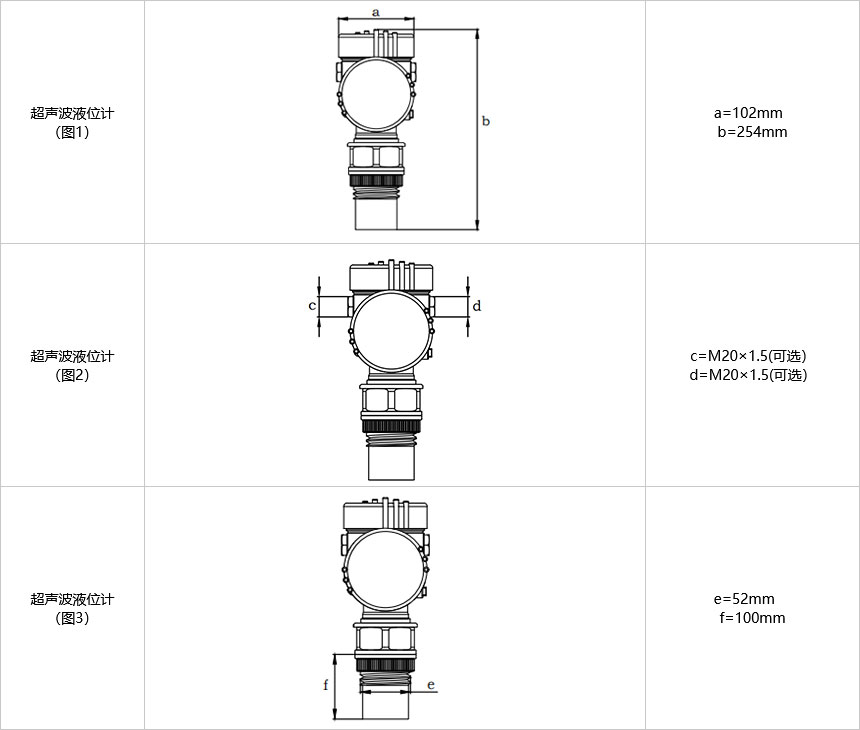

外形尺寸

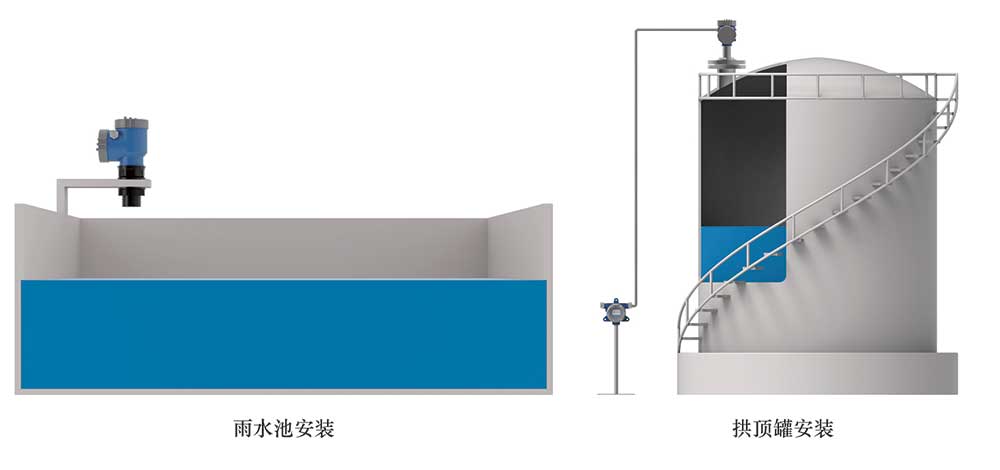

安裝示意

安裝要求：安裝于容器的上方，可直接安裝到儲罐罐頂，也可采用旁通管安裝，旁通管內徑≥200mm。探頭發射面垂直指向液面或料面；若為密閉容器，應采用法蘭式安裝，其它情況可采用支架安裝。安裝位置盡可能選擇液面平穩、料面平整的位置，遠離容器內注液（料）口，攪拌葉片、凹凸不平的容器壁等能夠阻擋聲波的物體，波束所輻射區域內不得有障礙物。

注意事項：若液位/物位能進入儀表的盲區，需安裝延伸管抬高探頭的安裝高度，延伸管的內壁需光滑（無焊接縫合和對接縫）。若固定導波管應考慮減震措施，防止管內存在聲波干擾。

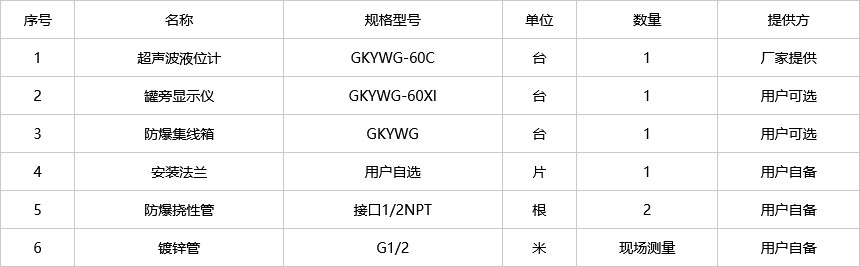

配置表

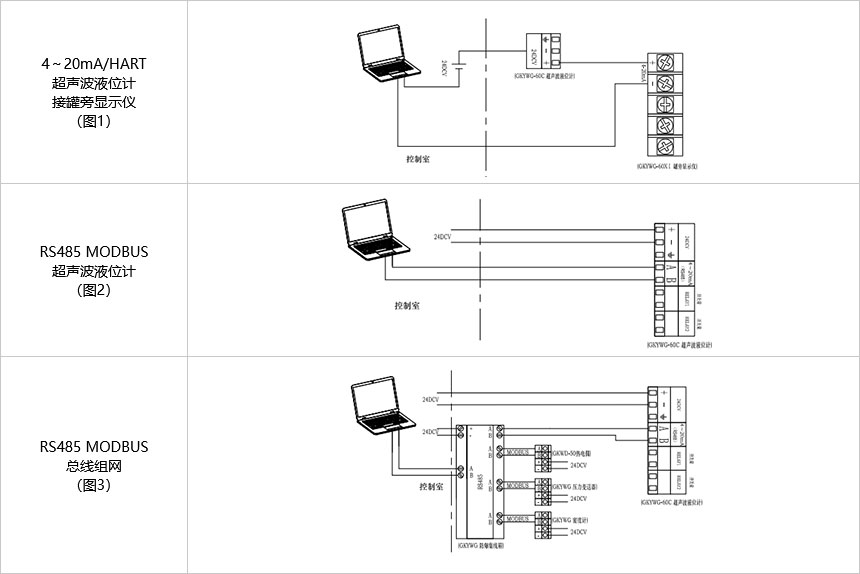

電氣連接

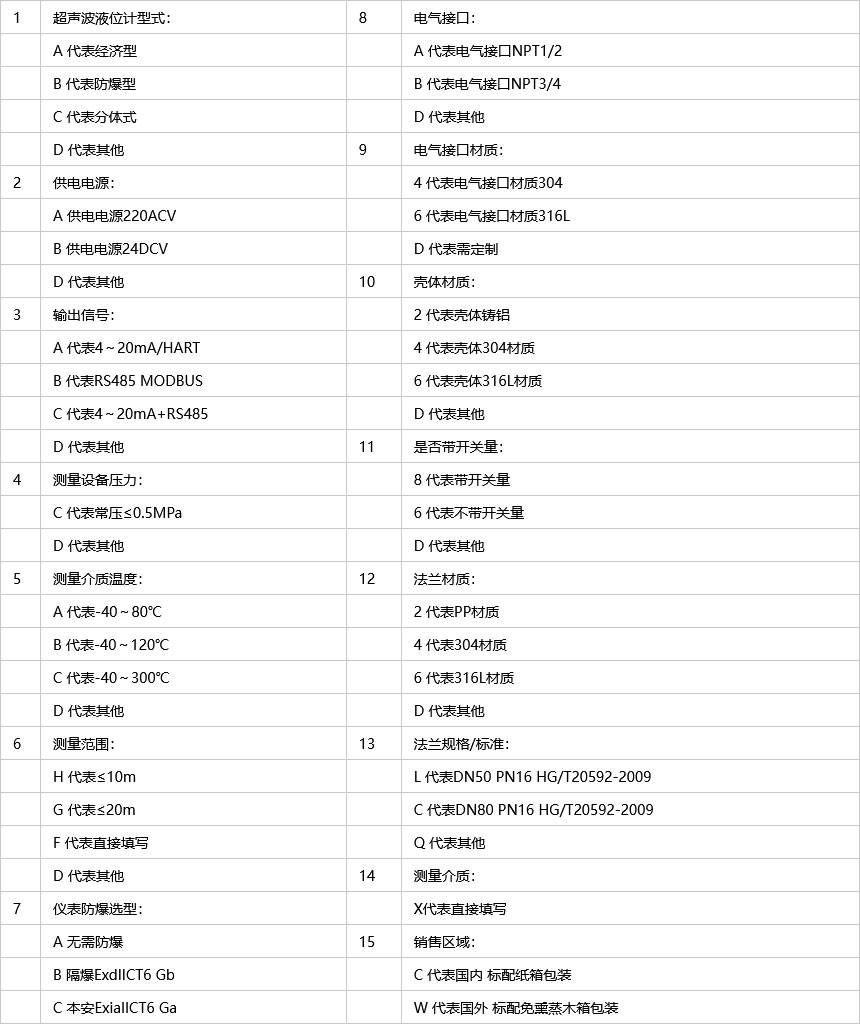

訂貨選型
